智能卡飲用水冷水水表
—
水利儀器儀表 - 水表

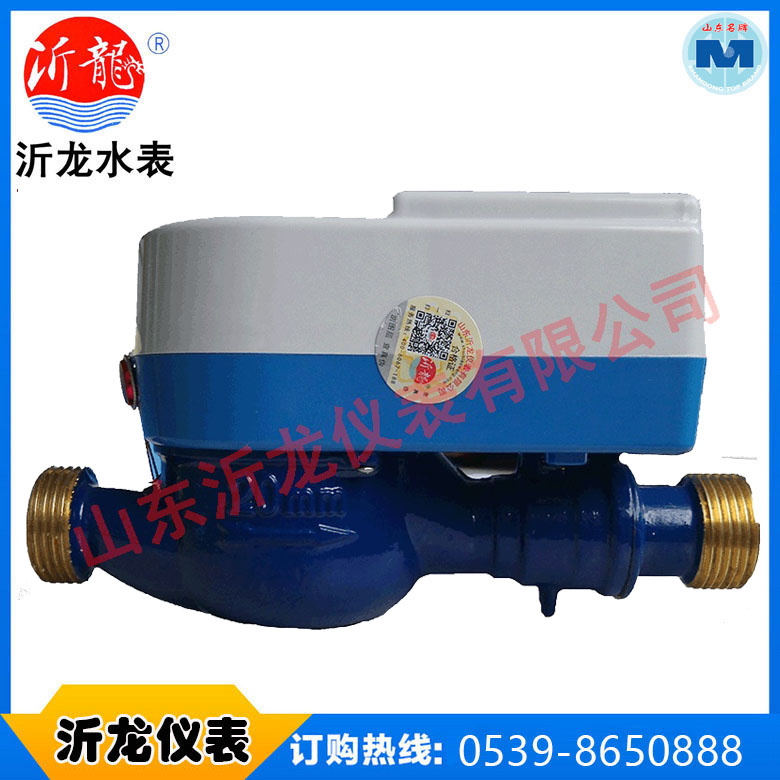

智能卡飲用水冷水水表介紹
一、產品簡介
本產品符合國家標準GB/T778-2007《封閉滿管道中水流量的測量、飲用冷水水表和熱水表》和行業標準CJ/T133-2007《IC卡冷水水表》
工作原理及組成
IC卡預付費智能水表是我公司最新開發的高科技機電一體化智能水表，以先進的微電腦控制技術為核心、IC卡技術為信息傳遞媒介而構成的高智能化儀表。它集預付費、自動計量、狀態報警及防止不正當使用等功能于一體；具有計量準確、性能可靠、結構緊湊合理等特點。
該儀表以旋翼式水表為基表，加裝了新型的低功耗、輸出扭矩
大的無壓損電機控制閥門、微電腦控制器。采用先進邏輯加密技術，實行一表一卡，保證了用戶數據安全及可靠。該產品的使用徹底改變了傳統的用水模式，由“先用水、后交費”改變?yōu)椤跋冉毁M、后用水”，極大地方便了小區物業管理部門和水資源管部門的工作。
1. 主要特點：
●預付費功能： 用戶先買水后使用，欠費關閥停水。
●一卡通功能：一張卡實現電表、氣表及水表的控制。
●顯示同步功能：液晶顯示和機械部分顯示同步，即使電路有故障液晶不能顯示，也可參照機械顯示。
●提示報警功能：電池欠壓、可用水量不足、強磁干擾及其他故障信息，在液晶上會提示報警。
●數據上傳功能： 用戶每次買水，會把相關信息帶回管理系統，讓管理方了解用戶的使水情況及表的狀態。
●閥門自維護功能：閥門定時旋轉，及時清掉閥門水垢，保證閥門的靈活性。
●防囤水功能： 通過軟件可靈活設置充值下限，防止用戶囤水。
●防滴水功能： 配合防滴水基表，實現防滴水功能。
●黑名單查詢： 長時間不來買水用戶可列入黑名單，督察用戶用水情況。
●更換電池方便： 水表底側有專門設計更換電池的蓋子，更換電池特別方便，批量換電池不再是管水部門的難題。
二．主要技術參數
項 目 | 技 術 參 數 | ||||
公稱直徑DN | 15 | 20 | 25 | 32 | 40 |
最小流量Q1 (m3/h) | 0.031 | 0.05 | 0.079 | 0.125 | 0.20 |
分界流量Q2(m3/h) | 0.050 | 0.08 | 0.126 | 0.2 | 0.32 |
常用流量Q3 (m3/h) | 2.5 | 4 | 6.3 | 10 | 16 |
外形尺寸 （長×寬×高） | 110×83×112 | 130×83×112 | 160×83×112 | 見實際尺寸 | |
連接螺紋 | G1/2 | G1 | G11/4 | DN32：G11/2DN40：G13/4 DN50 以上為法蘭連接 | |
流量最大讀數(m3) | 99999.9 | ||||
準確度等級 | 2級 | ||||
壓力損失 | ＜25kPa | ||||
工作壓力（Mpa） | ≤1MPa | ||||
使用條件 | 冷水水表介質溫度：0℃～40℃；熱水表介質溫度：0～90℃；相對溫度＜93%； | ||||
電池類型及電壓 | 鋰電池：3.0V-小口徑表；3.6V-電控水表；7.2V-大口徑表 堿性電池： 4.5 V-3節5號電池 | ||||
電池工作時間 | 鋰電池：≥6+1年（DN25以下）；≥4+1年（32，40） 堿性電池：大于6個月 | ||||
安裝方式 | 水平安裝（臥式表）或豎直安裝（立式表） | ||||
顯示位數 | 6位 |
說明：25以下的表為一體式結構，32以上的表為分體式結構。
立式及純凈水表主要技術參數
公稱口徑(DN)mm | 長度 Lmm | 寬度 Lmm | 高度 Lmm | 螺紋 D | 連接螺紋長度mm | |
Amin | Bmin | |||||
15（立式） | 178 | 91 | 158 | G3/4B | 10 | 12 |
20（立式） | 178 | 91 | 158 | G1B | 12 | 14 |
15（純凈水表） | 165 | 75 | 98 | G3/4B | 10 | 12 |
門和水資源管部門的工作。
1. 主要特點：
●預付費功能： 用戶先買水后使用，欠費關閥停水。
●一卡通功能：一張卡實現電表、氣表及水表的控制。
●顯示同步功能：液晶顯示和機械部分顯示同步，即使電路有故障液晶不能顯示，也可參照機械顯示。
●提示報警功能：電池欠壓、可用水量不足、強磁干擾及其他故障信息，在液晶上會提示報警。
●數據上傳功能： 用戶每次買水，會把相關信息帶回管理系統，讓管理方了解用戶的使水情況及表的狀態。
●閥門自維護功能：閥門定時旋轉，及時清掉閥門水垢，保證閥門的靈活性。
●防囤水功能： 通過軟件可靈活設置充值下限，防止用戶囤水。
●防滴水功能： 配合防滴水基表，實現防滴水功能。
●黑名單查詢： 長時間不來買水用戶可列入黑名單，督察用戶用水情況。
●更換電池方便： 水表底側有專門設計更換電池的蓋子，更換電池特別方便，批量換電池不再是管水部門的難題。
二．主要技術參數
項 目 | 技 術 參 數 | ||||
公稱直徑DN | 15 | 20 | 25 | 32 | 40 |
最小流量Q1 (m3/h) | 0.031 | 0.05 | 0.079 | 0.125 | 0.20 |
分界流量Q2(m3/h) | 0.050 | 0.08 | 0.126 | 0.2 | 0.32 |
常用流量Q3 (m3/h) | 2.5 | 4 | 6.3 | 10 | 16 |
外形尺寸 （長×寬×高） | 110×83×112 | 130×83×112 | 160×83×112 | 見實際尺寸 | |
連接螺紋 | G1/2 | G1 | G11/4 | DN32：G11/2DN40：G13/4 DN50 以上為法蘭連接 | |
流量最大讀數(m3) | 99999.9 | ||||
準確度等級 | 2級 | ||||
壓力損失 | ＜25kPa | ||||
工作壓力（Mpa） | ≤1MPa | ||||
使用條件 | 冷水水表介質溫度：0℃～40℃；熱水表介質溫度：0～90℃；相對溫度＜93%； | ||||
電池類型及電壓 | 鋰電池：3.0V-小口徑表；3.6V-電控水表；7.2V-大口徑表 堿性電池： 4.5 V-3節5號電池 | ||||
電池工作時間 | 鋰電池：≥6+1年（DN25以下）；≥4+1年（32，40） 堿性電池：大于6個月 | ||||
安裝方式 | 水平安裝（臥式表）或豎直安裝（立式表） | ||||
顯示位數 | 6位 |
說明：25以下的表為一體式結構，32以上的表為分體式結構。
立式及純凈水表主要技術參數
公稱口徑(DN)mm | 長度 Lmm | 寬度 Lmm | 高度 Lmm | 螺紋 D | 連接螺紋長度mm | |
Amin | Bmin | |||||
15（立式） | 178 | 91 | 158 | G3/4B | 10 | 12 |
20（立式） | 178 | 91 | 158 | G1B | 12 | 14 |
15（純凈水表） | 165 | 75 | 98 | G3/4B | 10 | 12 |
