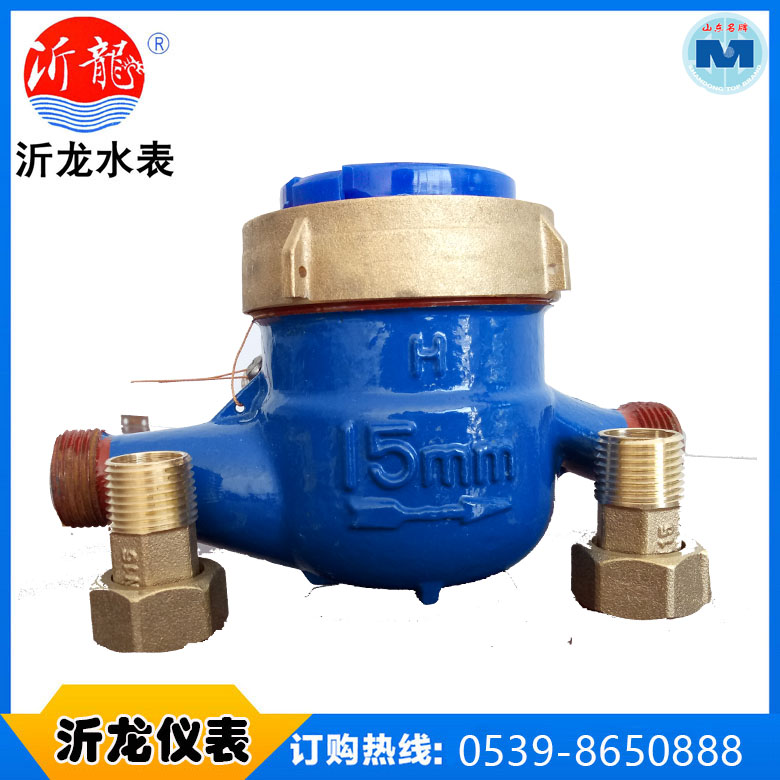

冷水水表
—
水利儀器儀表 - 水表
冷水水表產品介紹
水表符合現行國家標準GB/T778.1－2007《封閉滿管道中水流量的測量飲用冷水水表和熱水水表》、GBT 25920-2010 《飲用冷水水表塑料表殼及承壓件技術規范》及CJ266-2008《飲用水冷水水表安全規則》的規定。本產品技術性能優良，能很好的滿足工程要求，主要配件機芯采用整體葉輪、數字直讀、結構先進、計量準確、壽命長，各項技術指標均達到國家標準要求。
1. C型水表為指針式讀數。
2. E型水表為字輪式讀數。
3. 液封式水表因特種透明液體封閉表度盤，所以這種水表具有不受水質影響、永報讀數清晰的優點。
主要技術參數
工稱口徑mm | 過載流量Q4 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 |
15 | 3.125 | 2.5 | 0.05 | 0.031 |
50 | 31.25 | 25 | 0.80 | 0.50 |
65 | 50 | 40 | 3.2 | 0.8 |
80 | 50 | 40 | 1.28 | 0.8 |
100 | 78.75 | 63 | 2.016 | 1.26 |
150 | 200 | 160 | 5.12 | 3.2 |
200 | 500 | 400 | 32 | 8 |
250 | 787.5 | 630 | 50.4 | 12.6 |
300 | 1250 | 1000 | 80 | 20 |
4.公稱壓力范圍：0.03MPa-1MPa
5.工作溫度范圍：被計量的水的溫度不低于0.1℃：冷水水表不高于30℃，熱水水表不高于90℃
6.計量特性：在水溫0.1℃--30℃范圍內，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±2％，低區（Q1≤Q＜Q2）為±5％，水溫超過30℃時，水表在高區的最大允許誤差為±3％，低區仍為±5％
外形尺寸
公稱口徑mm | 長度mm | 高度mm | 連接法蘭GB/T17241.6 | |||
法蘭外徑 ΦD2 | 螺栓孔中心圈直徑 ΦD2 | 連接螺栓 n-M | ||||
15 | 165 | 100 | ||||
50 | 200 | 215 | 168 | 125 | 4-M16 | |
65 | 200 | 217 | 185 | 145 | 4-M16 | |
80 | 225 | 279 | 200 | 160 | 8-M16 | |
100 | 250 | 289 | 220 | 180 | 8-M16 | |
150 | 300 | 319 | 285 | 240 | 8-M20 | |
200 | 350 | 346 | 340 | 295 | 8-M20 | |
250 | 450 | 450 | 395 | 350 | 12-M20 | |
300 | 500 | 478 | 445 | 400 | 12-M20 |
