HD-DPW420 管網多普勒流量計
—
水利儀器儀表 - 水文監測
一、產品簡介
HD-DPW420系列一體化超聲波多普勒流量計，是將傳感器、RTU、通訊、鋰電池等集成在一起，以高性能低功耗微控制器為核心，具有多個傳感器接口和多通道上報功能，是集數據采集、存儲、通信和遠程管理等功能于一體的智能遙測數字傳感器。
該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，定時采集流量流速水位并將信息傳輸?shù)狡脚_(tái)，可滿足各種不同行業應用需求。
超聲波多普勒流量計是應用于河流、明渠及管道等工況的水位流速流量監測儀器。其采用超聲波探測技術，測量精度高、穩定性高、受環境因素影響小，無轉動部件、維護頻次低、工作可靠性高，是在線測量和便攜測量的首選產品。
HD-DPW420系列一體化超聲波多普勒流量計，可以通過GPRS、NBIOT、4G等方式進行組網通信，特別適用于無市電供電條件、防水/防塵要求高的監測現場，主要應用于農業灌區水位監測、排水管網水位監測、水庫及地表徑流水位、罐體液位等監測場景。
二、功能特點
※ 一體化設計：集流量傳感器、RTU、殼體、通訊、電池為一體，實現流量測量，數據存儲及傳輸?shù)裙δ?/p>
※ 4G（全網通）遠程通信，向下兼容 3G/2G
※ 工作模式支持定時喚醒、實時在線兩種模式
※ 工業級設計：寬溫設計，耐高低溫，耐強電磁干擾。適用于各種惡劣的現場。
※ 數據存儲空間：提供大容量數據存儲空間，具有數據補報機制，保證不會失丟數據。
※ 低功耗設計：支持多種工作模式（包括自報式、查詢式等），最大限度降低功耗。
※ 傳感器支持測量瞬時流量、累積流量、流速、水位和水溫。
※ 適應能力強，在極低流速條件下也能正確測量。
※ 支持多種渠道類型，例如矩形渠、梯形渠和圓形渠的流量積算。
※ 精準測量，流速測量精度精確到1mm/s誤差。
※ 支持RS485通訊接口，MODBUS RTU通訊協議，也可以定制協議。
※ IP68防護等級，防水防塵，使用壽命長。
※ 流速面積法測量，多普勒流量原理，智能積分算法，測量更精確。
三、技術參數
規格型號 | HD-DPW420-R10 |
多普勒流量計參數 | |
水位類型 | 超聲波 |
水位量程 | 0.03~10m |
水位分辨率 | 0.001m |
水位精度 | ±0.1%FS |
流速量程 | 0~10m/s |
流速精度 | 0.001m/s（<=5m/s ）；0.02m/s (>5m/s ) |
流速分辨率 | 0.001m/s |
供電電壓 | 12~24VDC |
工作電流 | 工作電流<70mA；休眠電流<25mA |
輸出方式 | RS485，MODBUS RTU協議 |
輸出數據 | 水位、流速、瞬時流量、累積流量、水溫 |
保護等級 | IP68 |
電纜長度 | 10m，可定制 |
外形尺寸 | 165*50*30mm，不含配件 |
管網監測終端參數 | |
通信方式 | 4G/GPRS |
設參方式 | 串口設參、遠程設參 |
防水等級 | IP68 |
工作模式 | 自報式，空閑休眠、定時喚醒 |
電池類型 | 鋰亞電池 |
CPU | 32位處理器，運行頻率100MHZ |
工作電流 | 運行時<50mA，休眠時<1mA |
四、工程案例

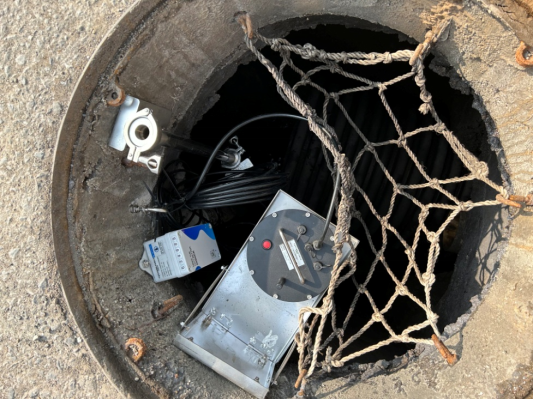

工程案例1：
排水管網流量計應用于浙江省寧波市某排水管網監測項目

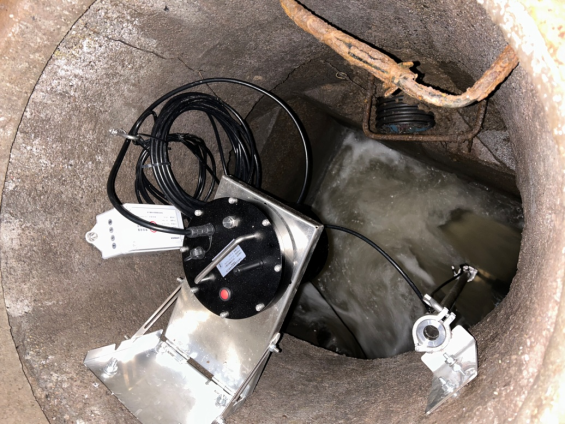

工程案例2：
排水管網流量計，應用于浙江省溫州市某排水管網監測項目

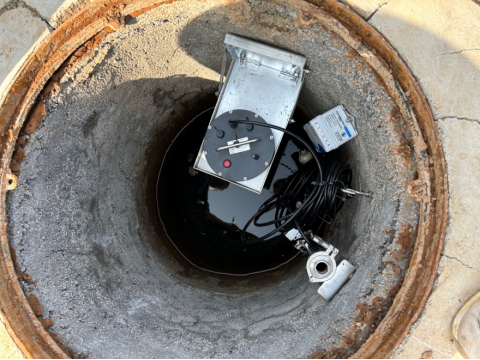

工程案例3：
排水管網流量計，應用于江蘇省南京市某排水管網監測項目
