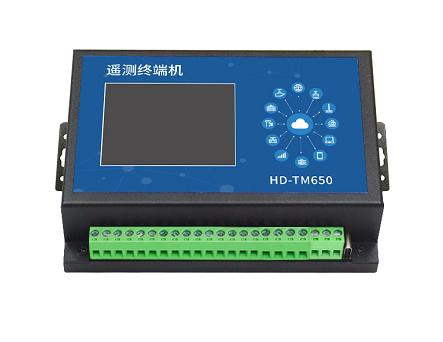

HD-TM650 遙測終端機
—
水利儀器儀表 - 水文監測
一、產品簡介
4G全網通水文遙測終端HD-TM650集數據采集、傳輸、存儲、控制功能于一體，采用低功耗設計，特別適用于太陽能供電的監測現場，可大大減少太陽能供電成本并降低施工難度，廣泛應用于水文水資源、供排水、氣象、環保等領域。
水文遙測終端系列產品將遠程通信與數據傳輸、多維傳感器采集、超低功耗控制、大數據接收與處理等前沿技術進行融合，支持多種通信方式，包括遠距離傳輸和短距離組網傳輸。產品具有功耗低、可靠性高、節能環保、安全智能、兼容性強、高度融合等特點，適用于山洪防治、中小河流監測、水庫監測、水資源地質災害預警、墑情旱情監測、城市防洪預警、閘門測控、水質監測、精準灌溉等多種應用場景。
二、功能特點
※ 數據采集、控制、存儲、傳輸一體化設計。
※ 可采集各種標準的變送器、傳感器、串口儀表。
※ 采集接口類型和數量多，且可靈活配置。
※ 可選配水資源監測數據傳輸規約、水文監測數據通信規約等。
※ 支持各家組態軟件和用戶自行開發軟件系統。
※ 通信功能：可通過4G LTE/GPRS、衛星等無線通信方式實現設備聯網。
※ 支持與1-4個監控中心進行數據通信；
※ 支持實時在線、定時喚醒兩種工作模式。
※ 采集功能：采集水位、雨量變送器的標準信號；
※ 采集流量計、脈沖表的流量數據；
※ 采集水泵或閥門運行狀態、設備供電狀態和箱門開關狀態。
※ 控制功能：支持自動控制、遠程控制水泵、閥門等控制設備。
※ 遠程管理功能：支持遠程參數設置、程序升級。
※ 報警功能：監測數據越限，立即上報告警信息。
三、技術參數
輸入通道 | 模擬量（AI）+開關量(DI)=6路 |
串行接口 | RS485=3路 |
供電接口 | 2路V1和V2，為模擬量、開關量以及串口儀表變送器供電 |
調試串口 | 1路USB調試串口 |
無線通訊 | 4G LTE/GPRS通信方式 |
存儲容量 | 4M、8M、16M（可選） |
供電電源 | 9V～28VDC |
功 耗 | 在線電流≤60mA/12V |
工作溫度 | -40～+85℃ |
工作濕度 | ≤95% |
安裝方式 | 壁掛式 |
外形尺寸 | 145×100×50mm |
四、工程案例
工程案例1
遙測終端機應用于遼寧省某河道流量監測項目，通過HJ212協議上報監管平臺
工程案例2
遙測終端機，應用于四川達州某水雨情監測項目
