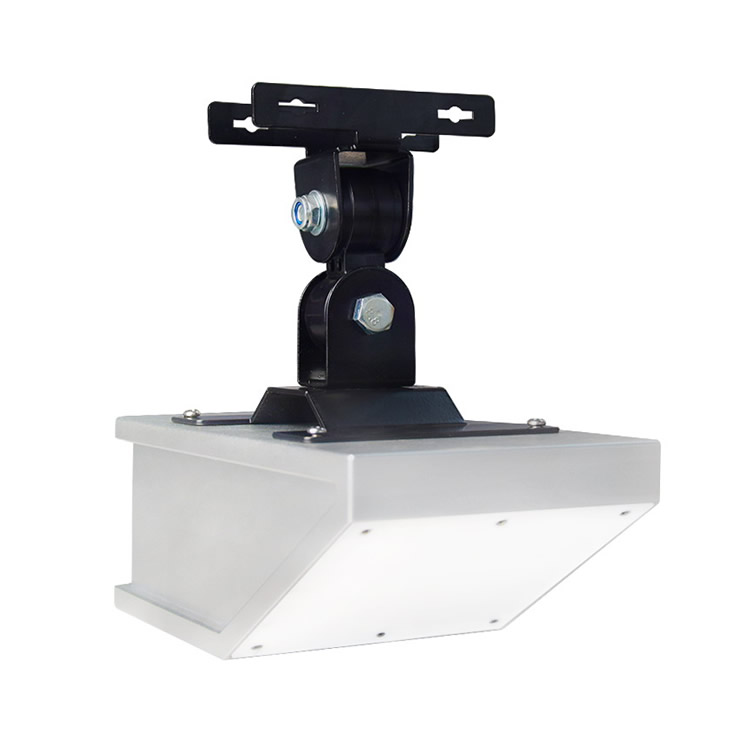

HD-RDF420 雷達流量計
—
水利儀器儀表 - 水文監測
一、產品簡介
HD-RDF420系列雷達流量計是重慶海頓科技有限公司自主研發的一款基于多普勒微波技術，可持續測量水位、流速和流量的一體化流量監測設備。設備內部集成雷達水位測量模組、雷達流速測量模組，將水位和流速的采集數值與水動力模型流量算法相結合，實現斷面流量及累計流量的計算，適用于水庫、河流、農田灌區、水政水資源等矩形、梯形等明渠或涵洞的流量測量。
二、功能特點
※ 微波雷達不受溫濕度、壓力、風雨或其他氣象環境條件的影響，可全天候穩定工作。
※ 測量時不受水中漂浮物、泥沙、氣泡和水位大幅變化的影響，精度高。
※ 支持多種渠道類型，例如矩形渠、梯形渠的流量積算。
※ 支持休眠功能，可根據使用場景大幅降低功耗，適用于野外太陽能供電場合。
※ 可同時輸出空高、水位、流速、瞬時流量、累積流量等測量數據。
※ 支持RS485通訊接口，MODBUS RTU通訊協議，也可以定制協議。
※ 具有數據保存功能，可在長期停電的情況下保存設置參數和累積流量值。
※ 非接觸式測量，無污染，無損耗，使用壽命長。
※ 采用線性調頻連續波（FMCW）模式，在測量范圍內能精確測量水位和流速。
三、技術參數
規格型號 | HD-RDF420-R10 | HD-RDF420-R30 |
水位參數 | ||
測量范圍 | 0.3~10m | 0.3~30m |
測量精度 | ±3mm | ±3mm |
雷達天線 | 透鏡天線 | 平面微帶陣列天線 |
雷達波頻段 | 60GHZ | 24GHZ |
波束角 | 8° | 8° |
分辨率 | 0.001m | 0.001m |
流速參數 | ||
測速范圍 | 0.1~20m/s | 0.1~20m/s |
測速精度 | 0.01m/s | 0.01m/s |
雷達天線 | 平面微帶陣列天線 | 平面微帶陣列天線 |
分辨率 | 0.001m/s | 0.001m/s |
波束角 | 20°×12° | 20°×12° |
流速方向 | 雙向 | 雙向 |
雷達波頻段 | 24GHZ | 24GHZ |
到水面距離 | 0.5~35m | 0.5~35m |
工作參數 | ||
供電電壓 | 12~24VDC | 12~24VDC |
工作模式 | 實時模式、休眠模式 | 實時模式、休眠模式 |
工作電流 | @DC12V，150mA | @DC12V，300mA |
休眠電流 | @DC12V，40mA | @DC12V，40mA |
輸出方式 | RS485，MODBUS RTU協議 | RS485，MODBUS RTU協議 |
保護等級 | IP68 | IP68 |
工作溫度 | -40~75℃ | -40~75℃ |
工作濕度 | 0~95%RH，無冷凝 | 0~95%RH，無冷凝 |
外觀參數 | ||
外殼材質 | 鋁合金、ABS | 鋁合金、ABS |
安裝附件 | 安裝支架、抱箍圈 | 安裝支架、抱箍圈 |
電纜長度 | 10m，可定制 | 10m，可定制 |
外形尺寸 | 220×125×85mm，不含配件 | 220×125×85mm，不含配件 |
四、工程案例
工程案例1：
雷達流量計，應用于湖南省某小型河道流量監測項目
工程案例2：
雷達流量計，應用于湖南省湘潭市某水庫灌區渠道測流項目
工程案例3：
雷達流量計，應用于河北某河道流量監測項目
