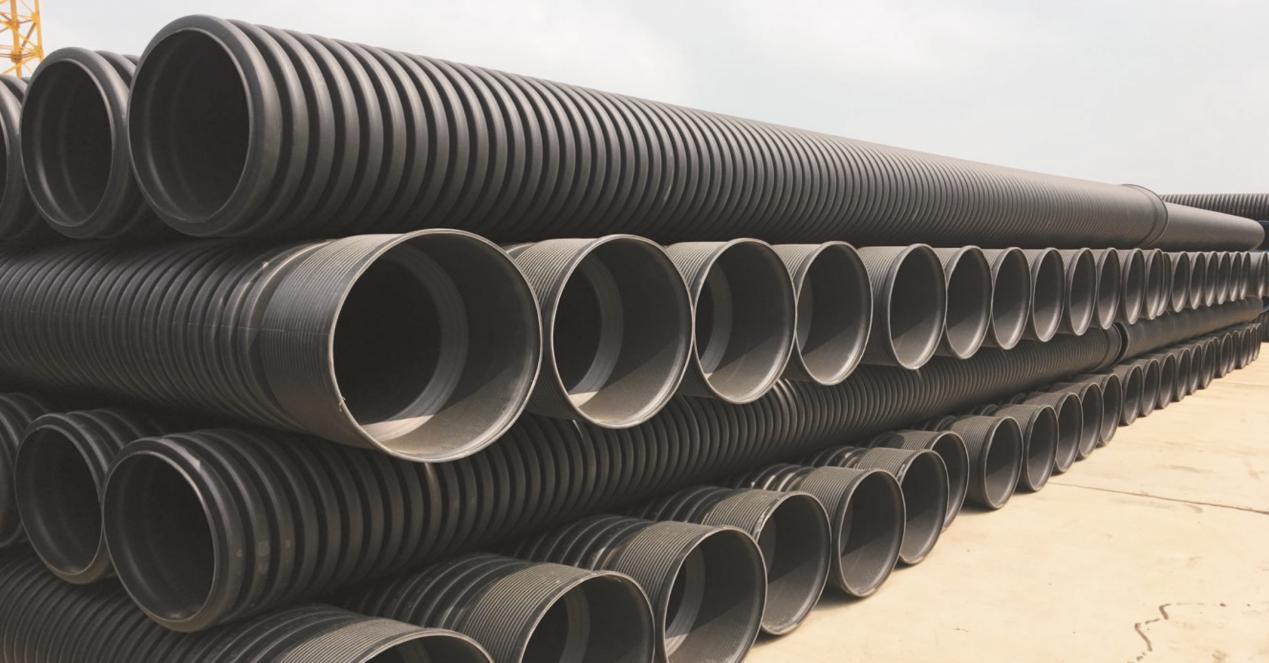

HDPE雙壁波紋管
—
水利工程大型管材 - 其他
一、雙壁波紋管的安裝施工程序
開槽一下管一連接一閉水一回填（執行CECS164: 2004和CECS122: 2001技術規程）
◆管道的開槽
1、管道應敷設在原狀土地基或開槽后經處理密實的地基上。管道在車行道下時，管頂覆土厚度不宜小于0.7米。溝槽寬度，宜按管外徑加0.5m確定。
2、當管道穿越鐵路、高等級道路路堤及構筑物等障礙物時，應設置鋼筋混凝土、鋼、鑄鐵等材料制作的保護套管。
3、雨季施工，應盡可能做到成槽快，回填快。一旦泡槽應將水排除，把受泡的軟化土層清除，換填砂石料或中粗砂。
4、管道采用砂墊層基礎。對一般的土質地段，基底中只需鋪一層厚度為10cm的砂墊層；槽底處在地下水位以下時，宜鋪墊一層厚度為20cm砂礫基礎。
◆管道的下管、連接
1、承插口管安裝應將插口順水流方向，承口逆水流方向，由低點向高點依次安裝。
2、管道安裝可用人工安裝。管道長短的調整，可用手鋸切割，但斷面應垂直平整。
3、接口作業時，應先將承口（或插口）的內（或外）工作面清理干凈，套上橡膠圈，檢驗膠圈是否配合完好，并涂上潤滑劑，將插口端的中心對準承口的中心軸線就位。
4、插口插入承口時，可在管端部設置木擋板，用撬棍使被安裝的管道沿著軸線慢慢插入承口內，逐節依次安裝。對于400mm以上的管道可用纜繩系住管道用手動葫蘆等提力工具安裝，嚴禁用施工機械強行推頂管插入承口。
二、產品規格
HDPE雙壁波紋管產品規格 單位：mm | |||||
公稱內徑 DN/ID | 外徑 DN/OD | 最小平均內徑 dim，min | 最小層壓壁厚 emin | 最小內層壁厚 e1，min | 接合長度 Amin |
100 | - | 95 | 1.0 | 0.8 | 32 |
125 | - | 120 | 1.2 | 1.0 | 38 |
150 | - | 145 | 1.3 | 1.0 | 43 |
200 | 226 | 195 | 1.5 | 1.1 | 54 |
225 | - | 220 | 1.7 | 1.4 | 55 |
250 | - | 245 | 1.8 | 1.7 | 64 |
300 | 342 | 294 | 2.0 | 1.7 | 64 |
400 | 460 | 392 | 2.5 | 2.3 | 74 |
500 | 574 | 490 | 3.0 | 3.0 | 85 |
600 | 692 | 588 | 3.5 | 3.5 | 96 |
800 | 921 | 785 | 4.5 | 4.5 | 118 |
1000 | - | 985 | 5.0 | 5.0 | 140 |
1200 | - | 1185 | 5.0 | 5.0 | 162 |
三、物理性能
項目 | 要求 | 試驗方法 | |
環剛度 | SN4 | ≥4 | GB/T9647-2015 |
SN8 | ≥8 | ||
SN12.5 | ≥12.5 | ||
SN16 | ≥16 | ||
沖擊性能（TIR）/% | ≤10 | GB/T14152-2001 | |
環柔性 | 試樣圓滑，無反向彎曲，無破裂，兩壁無脫開 | GB/T9647-2015 | |
烘箱試驗 | 無氣泡，無分層，無開裂 | GB/T19472.1-2004 |
