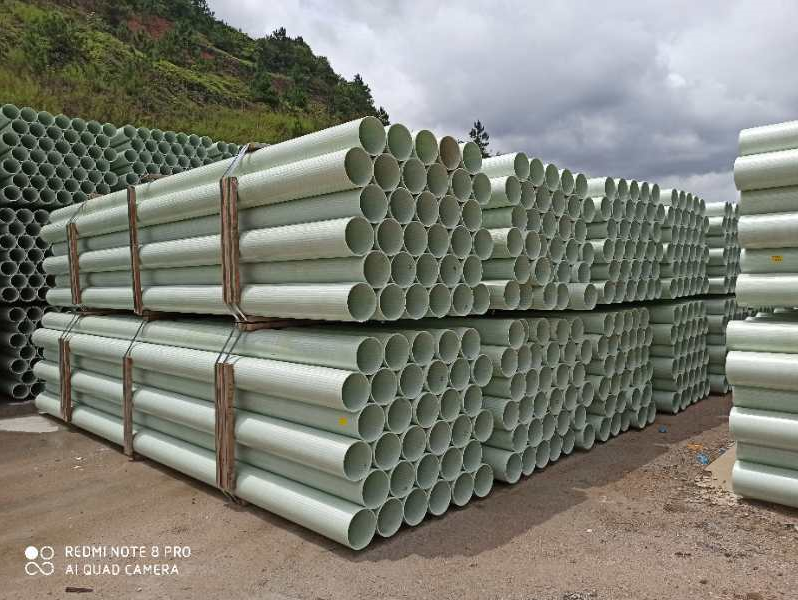

BWFRP纖維編繞拉擠電纜保護管
—
水利工程大型管材 - 其他
產品介紹
BWFRP管道精選高性能纖維復合材料，通過專業設備，實現全自動化應用編織編繞拉擠工藝，使BWFRP管道具有強度高、抗沖擊能力強、韌性好、耐腐蝕、耐高低溫、絕緣、使用壽命長、內外表光滑、無毒綠色環保等特點。BWFRP管道在與傳統管道（如涂塑鋼管、PVC、MPP、纏繞玻璃鋼管等）相比，相同環剛度下具有管材輕便、安裝方便等優點，大大節約了安裝人工費用與施工周期，而且克服了涂塑鋼管重且不耐腐蝕不絕緣的缺點、克服了傳統玻璃鋼管拉伸強度不夠且質量不穩定的缺點、克服了PVC和MPP等塑料管材強度不夠等缺點，可以說BWFRP管道就是綜合了各種管道的優點而誕生的，是目前國內外綜合性能最強的電力、通信電纜保護套管。而且由于制造工藝與產品的結構，決定了BWFRP管道生產質量穩定、無法造假等優勢，能夠確保每米BWFRP管道都是超出標準生產，每根BWFRP管道在工地都能抽檢超標準合格。
產品規格
電力行業標準：DL/T 802.2-2017 mm | ||||
公稱內徑 | 公稱壁厚 | 公稱長度 | ||
SN25 | SN50 | SN100 | ||
100 | 3 | 4.5 | 7 | 4000或60000 |
125 | 3.5 | 5.0 | 7.5 | |
150 | 4 | 5.5 | 8 | |
175 | 4.5 | 6.0 | 8.5 | |
200 | 5 | 6.5 | 9 | |
225 | 5.5 | 7.0 | 9.5 | |
250 | 7 | 8.5 | 11 |
技術性能
序號 | 項目 | 單位 | 技術性能指標 |
1 | 拉伸強度 | MPa | ≥200 |
2 | 浸水后彎曲強度 | MPa | ≥170 |
3 | 巴氏硬度 | / | ≥38 |
4 | 環剛度（5%） | kPa | 應符合環剛度（5%）等級表中規定 |
5 | 彎曲負載熱變形溫度（1.8MPa） | ℃ | ≥160 |
6 | 落錘沖擊 | / | 按落錘沖擊試驗表中的規定，試樣內、外壁不應有分層、裂縫或破裂 |
7 | 接頭密封性能 | 0.1MPa水壓下保持15min，接頭處不應滲水、漏水 | |
8 | 浸水后壓扁線載荷保留率 | % | ≥85 |
9 | 堿金屬氧化物含量 | % | ≤0.8 |
10 | 氧指數 | % | ≥26 |
環剛度（5%）等級
SN25 | SN50 | SN100 |
≥25 | ≥50 | ≥100 |
落錘沖擊試驗
公稱內徑 mm | 落錘質量（偏差±1.0%） kg | 沖擊調試（偏差±20） mm |
100 | 1.00 | 1200 |
125 | 1.25 | |
150 | 1.60 | |
175 | 1.80 | |
200 | 2.00 | |
225 | 2.25 | |
250 | 2.50 |
