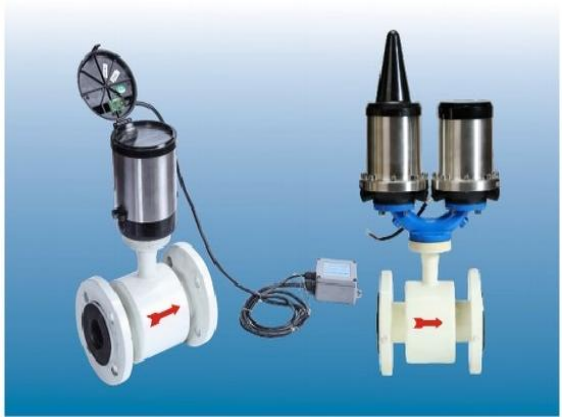

電磁水表
—
水利儀器儀表 - 水表
(1)工作原理
智能電磁水表測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B 的工作磁場。此時，如果具有一定電導率的流體水流經測量管。將切割磁力線感應出電動勢E。電動勢E(流量信號)由電極檢出并通過電纜送至表頭。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
E=KBdv
式中：E--------------- 為電極間的信號電壓 (v)
B----------------- 磁通密度 (T)
d------------------ 測量管內徑 (m)
v------------------ 坪均流速 (m/s)
式中k,d為常數，由于勵磁電流是恒流的，故B 也是常數, 則 由E=KBdv 可知，體積流量Q 與信號電壓E- 成正比，即流速感應的信號電壓E 與體積Q 成線性關系。因此，只要測量出E 就可確定流量Q, 這是智能電磁水表的基本工作原理。 由E=KBdv 可知，被測流量體介質水的溫度、密度、壓力、電導率等參數不會影響測量結果。至于流動狀態只要符 合軸對稱流動(如層流或者紊流)就不會影響測量結果的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有極高的可靠性。
(2)性能特征
▲轉換器標配一個常規鋰電池組，可持續工作3—6年。若配用高容量鋰電池組，持續工作時間會更長。
▲具有GPRS 和CDMA 無線數據傳輸功能；具有RS485modbus 協議(外供電或電池供電兩種方式)通訊功能，此外還具有SRD基站式無線網絡通訊系統，實現數據采集和管理。
▲采用ABS塑料電鍍表殼，IP68 密封防護設計，可使用在井下等潮濕場合。
▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲測量結果與流速分布，流體壓力，溫度、密度等物理參數無關。
▲全中文菜單操作，使用方便，操作簡單，易學易懂。
▲采用SMD 器件和表面貼裝 (SMT電路)可靠性高。
▲采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。
▲全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達250：1；
▲超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好；
▲內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間
(3)參數及指標
1.智能電磁水表工作電壓可以采用3.6VDC 和外供24VDC的雙供電源方式，可以滿足用戶不同需求。
2. 適應工作環境溫度0~+80℃
3.適應工作流體溫度0~+80℃
4.最大允許誤差：
4.1低區的最大允許誤差
水溫在額定工作條件規定范圍以內時，以最小流量 (Q1)與分界流量 (Q2) (不包括Q2)之間的流量排出的
體積的最大允許誤差為±5%
4.2高區的最大允許誤差
以分界流量 (Q2)(包括Q2)與過載流量之間的流量排出的體積的最大允許誤差：
-----------水溫≤30℃時為±2%
-----------水溫＞30℃時為±3%
使用水表中的最大允許誤差應為低區和高區給出的最大允許誤差的兩倍。
5.執行標準：GB/T778.1-2018/ISO4046-1：2014 《飲用冷水水表和熱水水表》
