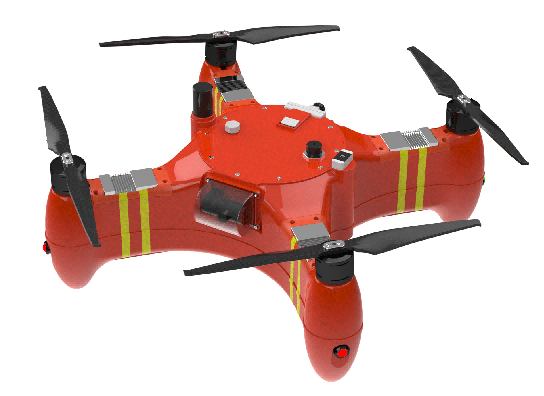

智能飛行浮標
飛行浮標
水生態建設 - 其他生態修復技術
產品簡介:
智能飛行浮標可得到厘米級定位數據和定位下的水深數據，并將對應數據實時傳輸回地面端，數據預處理及計算后得到準確的流速、流量及水深數據，大幅度提高了測流工作的便捷性。
產品性能:
l 采用高精度網絡 RTK 定位模塊實現準確定位；
l 流道采樣采用回聲測深技術進行深度測量；
l 外殼側壁采用增加接觸面積的設計，確保移動速度約等于表面流速；
l 對所測流速建立流速補償算法，進一步提高其流速精度；
l 可依據所測厘米級定位數據和提供的剖面數據，實時分析計算測流目標區域內的流速和流量；
l 電池采用可拆換設計，可快速二次作業。
技術參數:
尺寸：410mm*410mm*210mm（不含槳葉）
重量：3.25kg
定位方式：RTK
飛行續航時間：15min
飛行速度：12m/s
定位精度：0.025m
測流精度：0.2m/s
測深精度：0.05m+S×0.5%
探測方式：單波束回聲探測
探測距離：0.2m～55m
距離分辨率：10mm
探測脈沖寬度：0.01ms～2.5ms
工作頻率：350kHz～400kHz
波束寬度：11°
探測周期：0.1s～5s
最大工作深度：500m
聲速：初始值為 1480m/s(淡水、水溫 20℃、深度 0m
時的聲速)
測深儀數據接口：RS485（可選 3.3V 的 TTL 串口）
測深儀供電：7DCV～12DCV
測深儀平均功耗：約 0.5W
最大抗風等級：7級
防護等級：IP67
數據顯示：位置、水深以及流速
充電方式：可拆換電池、可接線直充
應急保護功能：倒扣轉正
工程案例:
案例：
湛江水文局應用我公司智能飛行浮標測量水深、流速等信息。
黃河水利職業技術學院應用我公司智能飛行浮標測量黃河水深、流速等信息。

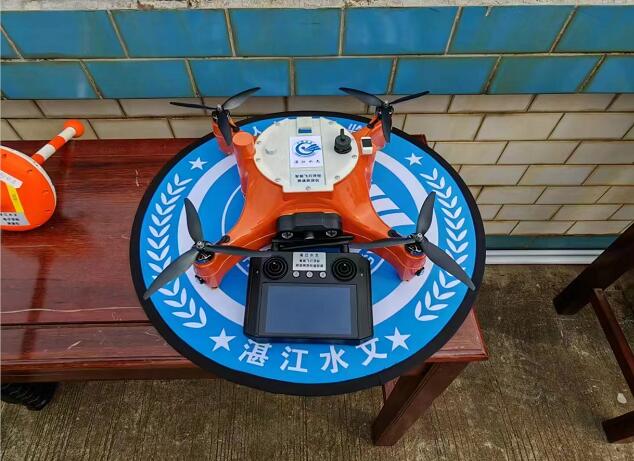

圖1 湛江水文局應用

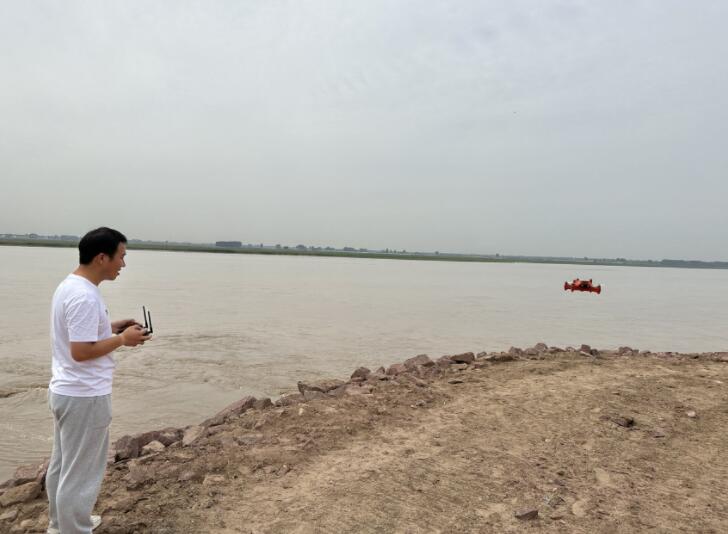

圖2 黃河水利職業技術學院應用
應用領域：
水文信息監測、水生態環境評價、應急水文監測、海洋洋流研究等領域。
