1 用途

 磁致式量水堰計適用于長期測量河流、湖泊、水庫、壩體等堰槽的水位，是監測水位及流 量變化的有效監測設備。量水堰計采用磁致伸縮傳感器作為液位測量，具有分辨率高、穩定性 好、性能可靠、響應速度快、線性測量，絕對位置輸出，非接觸式連續測量，永不磨損，傳感 器不用標定及定期維護，輸出信號為 RS485 數字量，安裝簡單方便、工作壽命長等功能，同步 測量埋設點的溫度。 磁致式量水堰計測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。

2 規格及主要技術參數

規格型號 HG-CZLC

測量范圍 0mm～2000mm(量程自選)

靈敏度 0.01mm 測量精度 0.01%F.S

測溫范圍 -40℃～+80℃

靈敏度 ±0.1℃

測溫精度 ±0.5℃

輸出信號 RS485

報文方式 自報/召測

調試方式 地址碼和波特率自設定

絕緣電阻 ≥50MΩ 儲存溫度 -30℃～+70℃

3 結構

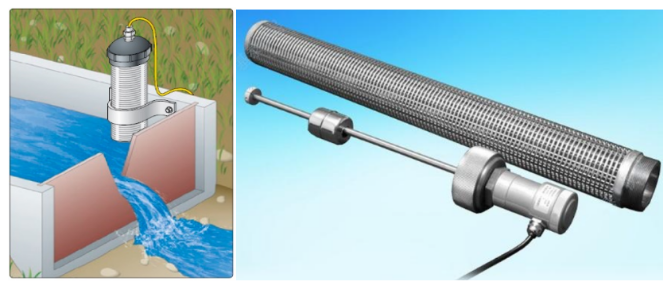

磁致式量水堰計由防污管、上端蓋、磁致伸縮液位計、水平泡、觀測電纜等組成，見下圖 所示。 磁致式量水堰計采用外殼接地雙護套雙絞屏蔽聚氨酯電纜線，有效提高了磁致式量水堰計 抗機械磨損、抗干擾、防雷擊的能力。

4 工作原理

磁致伸縮液位由測桿、電子倉和套在測桿上的非接觸磁浮球等組成，測量電路發出起始脈 沖，起始脈沖在波導管中傳輸，脈沖與磁浮球相遇，產生返回脈沖，電子拾能機構感知返回脈 沖，測量?jī)蓚€(gè)脈沖之間的時間差，精確地測出液位值。

5 計算

堰槽中的水位變化量△L 與量水堰計的測量值 F 為線性關系，計算公式為： △L= K×(F－Fo) 式中：△L—堰槽中的水位變化量，單位為 mm； F—量水堰計的實時測量值，單位為 F；  Fo—量水堰計的基準值，單位為 F；  K—量水堰計傳感器系數，單位為 mm/F。 3.3.2 當量水堰計水位測量值△L 為正值時表示堰槽水位相對基準值升高。 3.3.3 當量水堰儀水位測量值△L 為負值時表示堰槽水位相對基準值降低。  3.3.4 在正常工作范圍內溫度的變化對傳感器測值影響甚小，經試驗測得其溫度修正系數小于 最小讀數，實際使用中不需要溫度修正。量水堰計具有智能識別功能，輸出信號為 RS485 數字 量, 直接顯示工程物理量，現場使用不需要再計算。

6 附流量計算公式：

a) 直角三角堰流量計算公式： Q =1.4× h 5/2 式中：Q—流量，單位為 m3 /s； h—堰上水頭，單位為 m。

b) 矩形堰流量計算公式： Q = m×b×sqrt(2g)×h 3/2 m =(0.402+0.054×(h/p)) 式中：Q—流量，單位為 m3 /s； b—堰寬，單位為 m； h—堰上水頭，單位為 m； p—堰頂板至堰頂距離，單位為 m。

c) 梯形流量計算公式： Q=1.86bh3/2 式中:Q—流量，單位為 m3 /s； b—堰底寬，單位為 m； h—堰上水頭，單位為 m。

7 故障排查

7.1 電纜故障排查  量水堰計接長電纜的型號為 YSPT—4P，其電阻值為 45Ω/km 左右。 用 100V 直流兆歐表或用萬用表 MΩ 檔測量(紅、黑線對綠、白線或?qū)ζ帘尉€)的絕緣電阻 值，如果電阻測值非常大或無窮大，電纜可能斷開。如果電阻測值非常小，電纜可能是短路。 其表現為讀數儀測量不出讀數，可能電纜接頭進水短路或斷裂。

7.2 測量故障排除

7.2.1 量水堰計測量出現故障，應從以下幾方面檢查；

a) 檢查量水堰計和讀數儀的測量線連接是否正確；

b) 檢查電纜是否有破損和斷裂；

c) 檢查電纜接頭連接是否正常,如電纜接頭、接線端子等。

7.2.2 如果觀測數據不穩定，應從以下幾方面檢查：

a) 將屏蔽線并接到讀數儀測量線的黑線夾子上；

b) 可能電纜接頭處進水，將其剪掉，重新連接；

c) 安裝部件松動或量水堰計傾斜比較大；

d) 檢查儲液筒內是否有雜物；

e) 檢查浮球上下移動是否正常；

f) 測量數據隨時間飄，檢查浮球是否被鈣化物或青苔包裹；

g) 檢查附近是否有干擾源，如電動機、發電機、天線或交流動力電纜，遠離上述干擾源。

按以上步驟如不能排除故障，請聯系廠家咨詢。
