超聲波液位量水堰計
HG-CSLC系列
水庫大壩產品 - 大壩監測系統

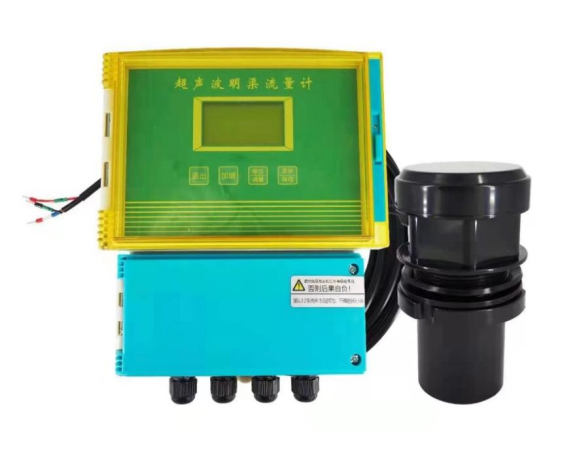

HG-CSCL系列超聲波液位量水堰計與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污 水廠、企事業單位的污水排放口、城市下水道的流量及灌渠、水庫大壩滲流量等。
由于本公司儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕 性液體情況下，比其他形式的儀表，具有更高的可靠性。
HG-CSCL 系列儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。 量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應 量水堰槽的水位一流量關系推算出流量。
1、超聲波測液位原理
發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通 過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。 再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。
因此我們可以計算出探頭到反射面的距離D = C*t/2（除2是因為聲波路徑要往返 的原因，D是距離，C是聲速，t是時間）再通過減法運算就可得出液位值。
2、量水堰槽的測流量原理
流通順暢的明渠內流量越大，液位越高；流量越小，液位越低（如圖2.1）。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響減小至最小。
使用超聲波液位量水堰計，安裝時必須知道配用量水堰槽的水位-流量對應關系。
量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90 中查到。本說明書摘抄了一部分（第六、量水堰槽） 巴歇爾槽知道了喉道寬度b,就可以用相應的公式算出水位-流量對應關系。
直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流 量關系時，三角堰與渠道寬B、開口角度、上游堰坎高度p有關；矩形堰與渠道寬B、開 口寬b、上游堰坎高度p有關。本儀表對于直角三角堰和矩形堰是通過查水位-流量表， 把水位轉成流量的，水位-流量表是存儲在儀表里的一組數據。本儀表的水位-流量表是 按相等的液位間隔存儲的。例如使用三角堰時，液位的間隔設為為“0.01m”儀表的存 儲器中存有：液位=“0.00m”時對應的流量=“0.0000L/S”；液位=“0.01m”時 對應的 流量=“0.0136L/S”；液位=“0.02m” 時對應的流量=“0.0772 L/S”；液位=“0.03m” 時 對應的流量=“0.2127L/S”…。
主要技術指標
功能 | 分體型 |
測量范圍 | 0.1 升/秒～40 米/秒（可選）
|
累計流量 | 12位十進制，累計累滿后，自動清零 |
液位測量精度 | ≤±3mm，≤3‰FS（取大者）
|
分辨率 | ≤1mm） |
流量測量精度 | ±（1～3）%(由配用量水堰槽的規格決定) |
顯示 | 中文背光液晶:瞬時流量、累計流量、物位測量值、距離測量值、 變送值、環境溫度值、回波狀態、報警顯示、算法選擇等。 |
模擬輸出 | 4 - 20mA/750Q 負載 |
繼電器輸出 | 4組AC 250V/ 8A或DC30V/5A 狀態可編程 |
供電 | 220VAC+ 15% 50Hz 24VDC 120mA 可選 |
環境溫度 | 顯示儀表-20 - +60°C，探頭-20 ~ +80°C |
通信 | 485，232通信,MODBUS協議（可選） |
防護等級 | 顯示儀表IP65，探頭IP68 |
探頭電纜 | 可達100米，標配10米 |
探頭安裝 | 根據量程和探頭的選型 |
