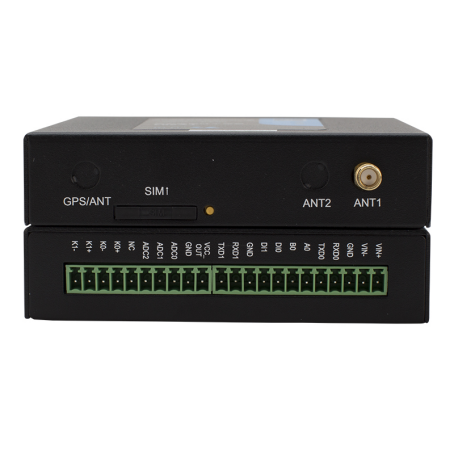

遙測終端機
HG-TY501系列
水庫大壩產品 - 大壩監測系統
微型遙測終端機系列RTU集數據采集與2G/3G/4G數據傳輸功能于一體，實現數據采集、存儲、控制、報警及傳輸等綜合功能，實現數據的實時準確采集與安全可靠的數據傳輸。該產品廣泛應用于水文、水資源、地質災害、氣象、環保、新能源等遠程測控領域。RS232、RS485、TTL、計數器、繼電器、模擬量輸入、開關量輸入和開關量輸出接口，可滿足各種不同水文/水資源及其它應用需求。該產品可廣泛應用于各種水利信息化建設領域，如水文、水資源、水環境、水污染、山洪災害、水庫安全、大壩安全的遠程測控領域。
1、產品特點
● 遵循標準:
SLT 180-1996 水文自動測報系統設備遙測終端機
SLT 102-1995 水文自動測報系統設備基本技術條件
SL61-2003 水文自動測報系統技術規范
SZY203-2012 水資源監測設備技術要求
SZY205-2012 水資源監測設備質量檢驗
● 滿足水利部最新標準的《水文監測數據通信規約》，《水資源監測數據傳輸規約》
● 設備超低功耗設計，具有多種工作模式
● 采集和傳輸一體化設計，通信穩定，節省成本,集傳統水文遙測終端機功能與2.5G/3G/4G傳輸功能于一體，實現水文/水資源數據的采集、存儲、顯示、控制、報警及傳輸等綜合功能。
● 豐富的行業應用接口，可兼容采集多種工業傳感器，2路RS232接口(1路做debug口)、1路RS485接口(可擴展成2路)、3路模擬量輸入接口（16位AD、支持4-20mA電流或0-5V電壓信號）、2路開關量輸入接口和2路繼電器輸出(可選擇)。可定制TTL電平串口、2路脈沖輸入、2路開關量輸出、4路開關量輸入、4路模擬量輸入。
● 內嵌標準TCP/IP協議棧，4個中心同步數據傳輸
● 支持大容量存儲，長期保存設定參數及歷史數據，提供16MB的數據存儲空間，可存儲10年以上的采集數據。
● 高穩定性設計，專為無人值守環境而生
● 高標準工業級設計， 非常適用于惡劣工業環境
● 輕松實現設備遠程監控和管理，更加節省人力物力
●本地配置方式：串口配置方式。
2、產品功能：
1． 本地存儲數據存儲
2． 定時采集與上報中心平臺
3． 遠程查詢實時數據
4． 遠程查詢歷史數據
5． 本地導出歷史數據
6． 支持電池電壓等狀態上報功能
7． 支持圖片抓拍功能
8． 強大的抗電磁干擾。適用于各種惡劣的現場
9． 采用完備的系統保護機制和防掉線機制，保證終端永遠在線
10． 接口豐富、標準易用
11． 內置大容量數據存儲空間：提供16MB的數據存儲空間，可存儲10年以上的采集數據
12． 支持多種通信方式：無線蜂窩網絡、短信、北斗、PSTN、超短波、ZigBee等通信方式
13． 低功耗設計：支持多種工作模式（包括自報式、查詢式、兼容式），最大限度降低功耗
14． 支持串口配置方式、遠程配置等多種配置方式
15． 遠程管理功能：支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級，提供功能強大的中心管理軟件，方便設備管理（可選）
硬件系統
項 目 | 內 容 |
CPU | 工業級32位通信處理器 |
FLASH | 512KB |
SRAM | 256KB |
數據存儲Flash | 16MB |
接口類型
項 目 | 內 容 |
串口 | 2個RS232接口(1路做debug口)、1個RS485接口(可擴展成2路)、可定制TTL電平串口，內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5、2位 校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bps |
指示燈 | 具有PWR SYS ONLINE ERROR指示燈 |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
電源接口 | 工業級端子接口，內置電源反相保護和過流/過壓保護 |
3路模擬量輸入接口（預留4路，16位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入） | |
2路開關量輸入接口（光隔離，預留4路） 邏輯0：濕節點0-3VDC，或干節點導通 邏輯1：濕節點5-30VDC，或干節點斷開 | |
| 1路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V。額定輸出電流1A） | |
預留2路繼電器輸出接口 最大切換電壓：30VDC/250VAC 最大切換電流：5A 最大切換功率：120W | |
預留2路脈沖量輸入，大于2V電平有效 | |
預留2路開關量輸出接口（光隔離，OC門輸出） |
供 電
項 目 | 內 容 |
標準電源 | DC 12V/1.5A |
供電范圍 | DC 5~36V |
靜態值守電流 | <1mA (12V) |
工作電流 | <70mA (12V) |
物理特性
項 目 | 內 容 |
外殼 | 金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
外形尺寸 | 100×100×23 mm (長×寬×高，不包括天線和安裝件) |
重量 | 320g（主機） |
其他參數
項 目 | 內 容 |
工作溫度 | -35~+75oC |
儲存溫度 | -40~+85oC |
相對濕度 | 95%(無凝結) |
